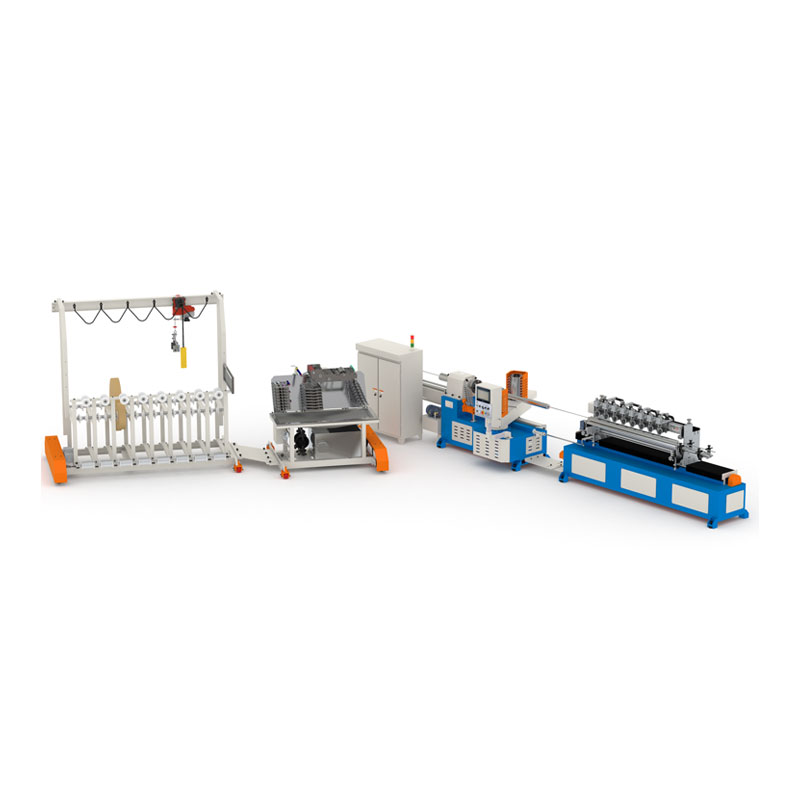

मल्टी कटर पेपर ट्यूब मेकिंग मशीन का उपयोग समग्र पेपर के डिब्बे, छोटे कॉइल कोर और ऑफिस पेपर ट्यूब के निर्माण में व्यापक रूप से किया जाता है। वे निरंतर, कुशल और स्थिर प्रक्रियाओं के साथ, ग्लूइंग, सर्पिल रोलिंग और कटिंग प्रक्रियाओं के एक साथ पूरा होने को प्राप्त कर सकते हैं।

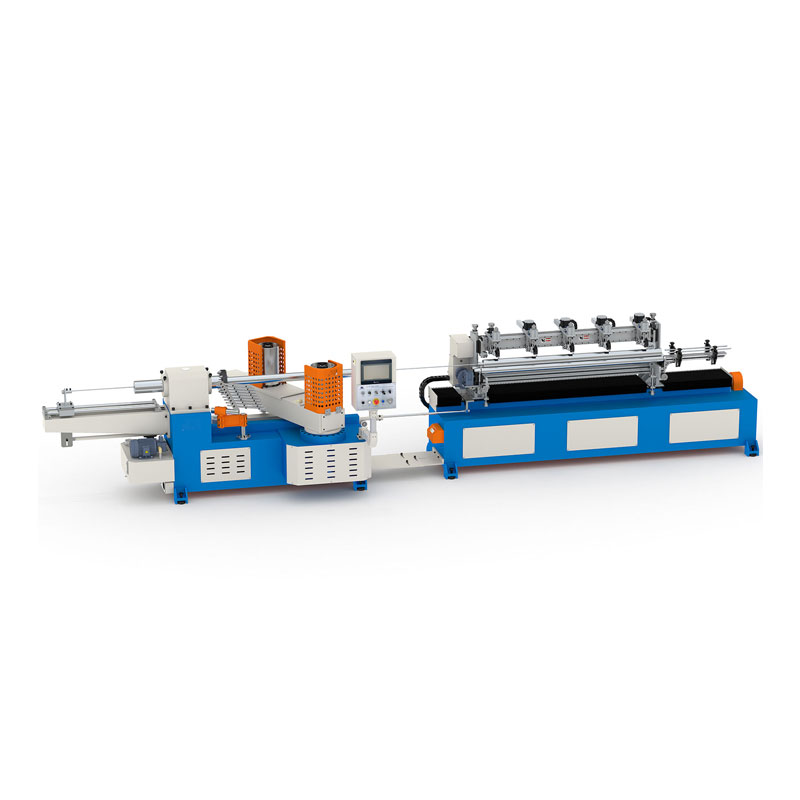

"ई" श्रृंखला मल्टी-ब्लेड मशीन उपयोगकर्ताओं को अपनी सरल और सुरुचिपूर्ण डिजाइन शैली, कॉम्पैक्ट और उचित संरचनात्मक लेआउट और अच्छे उपकरण स्थिरता के साथ उच्च-प्रदर्शन पेपर ट्यूब उत्पादन समाधान के साथ प्रदान करती है।
आम तौर पर पेपर ट्यूब 3 ”(ID76.2 मिमी) बनाने के लिए, 3 मिमी के नीचे अधिकतम दीवार की मोटाई, सबसे बड़ी ट्यूब आईडी 120 मिमी तक हो सकती है।
मुख्य रूप से छोटे आकार और छोटी ट्यूब बनाने के लिए उपयोग किया जाता है, एक समय में कई वर्गों में कटौती कर सकते हैं
| पैरामीटर | नियंत्रण प्रणाली | |||
| परत की संख्या | 3-8 परतें | पीएलसी नियंत्रक | डेल्टा | |
| अधिकतम व्यास | 120 मिमी | आदमी मशीन इंटरफ़ेस | Weinview 6070T रंगीन स्पर्श स्क्रीन | |
| न्यूनतम व्यास | 20 मिमी | कार्यक्रम संस्करण | JS-PTM4.2 | |
| अधिकतम-विचार | 3 मिमी | पलटनेवाला | YASKAWA 7.5kW | |
| न्यूनता | 0.8 मिमी | एक्ट्यूएटर (संपर्ककर्ता ..) | साफ़ | |
| मैंड्रेल फिक्सिंग वे | निकला हुआ किनारा और कस | संकेत घटक | यस्कवा | |
| नाक को रिवाइंड करें | दो नाक एक बेल्ट | वायवीय घटक | AirTac | |
| काटने का रास्ता | वायवीय कटर, 8 ब्लेड | कोण समायोजन मोटर | जियाचेंग | |
| Gluing तरीका | सिंगल साइड/ डबल साइड | समकालिकता नियंत्रण | एक्सिस सर्वो पेंच | |
| फिक्सिंग लंबाई का रास्ता | एनकोडर | सिंक्रोनिज्म ट्रैक कटिंग सिस्टम | सर्वो ट्रैकिंग सिस्टम सिंक्रोनस | |
| संचालक | 1-2person | |||
| उत्पादन गति | 3-20 मीटर/मिनट | पोशाक इकट्ठा | ||
| गति नियंत्रण | पलटनेवाला | रिमोट कंट्रोल | वैकल्पिक | |
| इनपुट शक्ति | रिवाज़ | ऑटो फॉलिंग ट्यूब धारक | पास होना | |
| आकार (मिमी) | बेल्ट कोण | विद्युतीय | ||
| मेनफ्रेम: एल*डब्ल्यू*एच | 6300 मिमी*1700 मिमी*2000 मिमी | बेल्ट समायोजन | हाइड्रोलिक | |
| क्षेत्र: l*w | 16000 मिमी*7000 मिमी | मुख्य मोटर का कोण | पास होना | |
| पहिया हब व्यास | 215 मिमी | जब कागज बाहर निकलते हैं तो रुकें | निचला प्लाई स्वचालित रूप से बंद करो | |
| व्हील हब ऊंचाई | 400 मिमी | ऑटो गोंद दे रहा है | स्क्रू पंप 1.5kW | |
| मूंगना | 750 मिमी | ऑटो स्नेहन दे रहा है | ऑटो | |
| मैक्स ट्रेड | 950 मिमी | तनाव समायोजन | चुन सकता | |
| कुल भार | 4200kgs | पेपर स्टैंड का प्रकार | अभिन्न | |
| ड्राइव तंत्र | बेल्ट | पालक | ||
| मेनफ्रेम पावर | 7.5for | एल्यूमीनियम पन्नी गर्मी उपचार उपकरण | चुन सकता | |
| पहिया हब की अधिकतम घूर्णन गति | 47R/मिनट | रंग कोड निर्धारण युक्ति | चुन सकता | |
| व्हील हब आउटपुट टोक़ | 1360N.M | संलग्न घटक | ||
| चेन प्रकार | 12a*2 | हवा कंप्रेसर | चुन सकता | |
| व्हील हब प्रकार | 2 पहिए | उपयोगी उपकरण | 1 सेट | |
| सहन करना | एच आर बी | बेल्ट | 1 सेट | |
| खराद का धुरा | 1 टुकड़ा | |||
1। बहु-चाकू काटने की प्रणाली सीधे माध्यमिक कटिंग, बचत प्रक्रियाओं और दक्षता में सुधार की आवश्यकता के बिना सेट लंबाई के अनुसार सीधे पेपर ट्यूब को काट सकती है
2। मुख्य मशीन एक गाढ़ा स्टील संरचना को अपनाती है और यह सुनिश्चित करने के लिए द्वितीयक सटीक कटिंग और वेल्डिंग से गुजरती है कि उपकरण अधिक स्थिर और टिकाऊ चलता है।
3। मुख्य ड्राइव कम शोर, कम गर्मी, उच्च गति और उच्च टोक़ के साथ एक गियर रिड्यूसर को अपनाता है।
4। मुख्य मोटर संवेदनशील गति विनियमन और उच्च लोड अनुकूलनशीलता को प्राप्त करने के लिए बुद्धिमान वेक्टर आवृत्ति रूपांतरण नियंत्रण को अपनाता है।
5। बेल्ट तनाव को समायोजित करने के लिए एक हाइड्रोलिक डिवाइस से लैस, और स्थिर परिवहन को प्राप्त करने के लिए एक बेल्ट टेंशन सेंसर और एक बेल्ट एंगल सेंसर से सुसज्जित है।
6। एक तुल्यकालिक कटिंग सिस्टम से लैस, कटिंग टेबल एक उच्च-सटीक बॉल स्क्रू और एक उच्च-प्रदर्शन सर्वो मोटर द्वारा संचालित है।
7। पल्स लंबाई के साथ सुसज्जित, फ्रंट-एंड फीडबैक मुआवजा फ़ंक्शन के साथ फिक्स्ड कंट्रोल।
8। एक दोहरी पीएलसी नियंत्रण प्रणाली को अपनाना, आईओ आउटपुट नियंत्रण और फ़ंक्शन ऑपरेशन को काटने की प्रतिक्रिया की गति और उच्च कटिंग सटीकता में सुधार के लिए स्वतंत्र रूप से नियंत्रित किया जाता है।

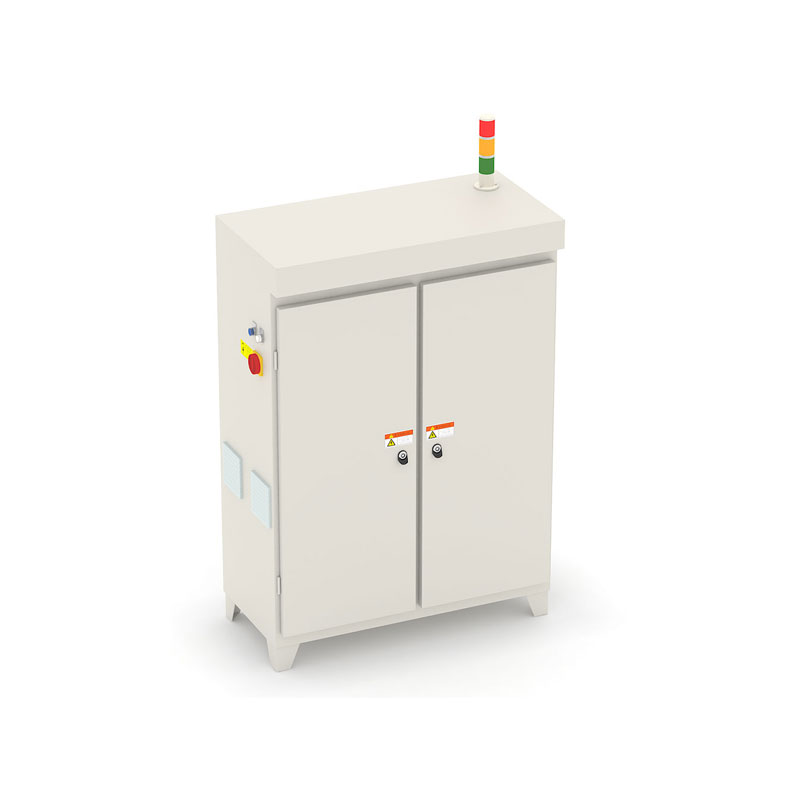

9। एक नया नियंत्रण कक्ष और एक बड़े आकार का रंग होस्ट टच इंटरफ़ेस को अपनाना।
10। मल्टी-फंक्शनल बॉटम पेपर कॉनवीिंग स्ट्रक्चर, पेपर ब्रेक स्टॉप।

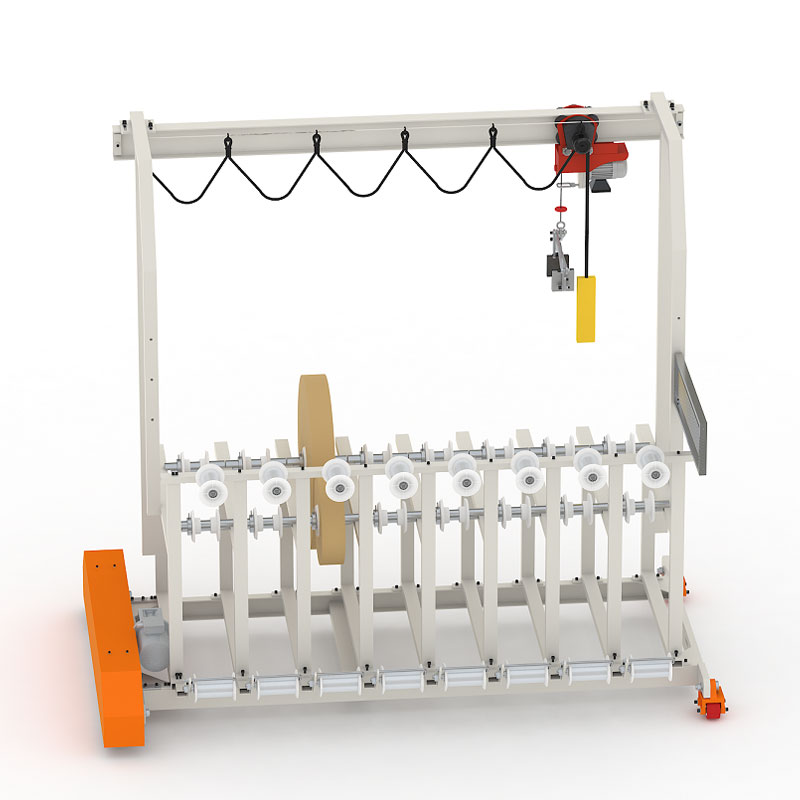

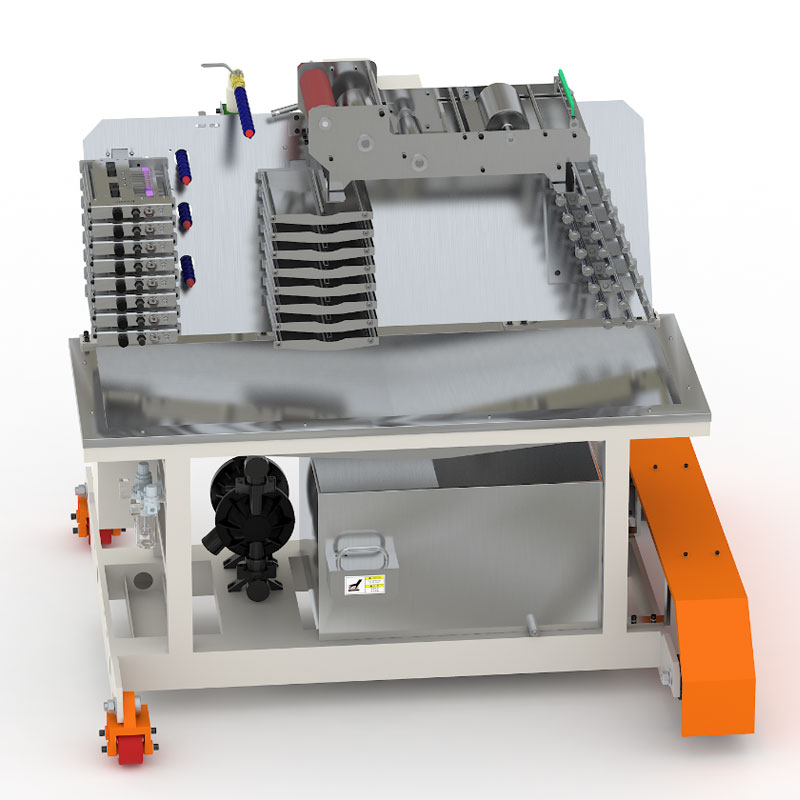

11। एकीकृत पेपर रोल धारक, गोंद धारक, और कागज खिला घटकों सभी विद्युत रूप से नियंत्रित हैं।
12। मॉड्यूलर डिज़ाइन सर्किट कनेक्शन को सरल बनाता है, जिससे दैनिक रखरखाव और प्रतिस्थापन अधिक कुशल होता है।
13। मोल्ड ऑक्सिलरी इंस्टॉलेशन डिवाइस से लैस।
14। वैकल्पिक नेटवर्क मॉड्यूल को मोडबस टीसीपी प्रोटोकॉल का समर्थन करते हुए, रिमोट मॉनिटरिंग और रखरखाव प्राप्त करने के लिए कई उपकरणों और असेंबली लाइनों से जुड़ा हो सकता है।
15। विविध प्रक्रिया आवश्यकताओं को पूरा करने के लिए हीट सीलिंग यूनिट और कलर मार्क सेंसर के कॉन्फ़िगरेशन का समर्थन करता है।

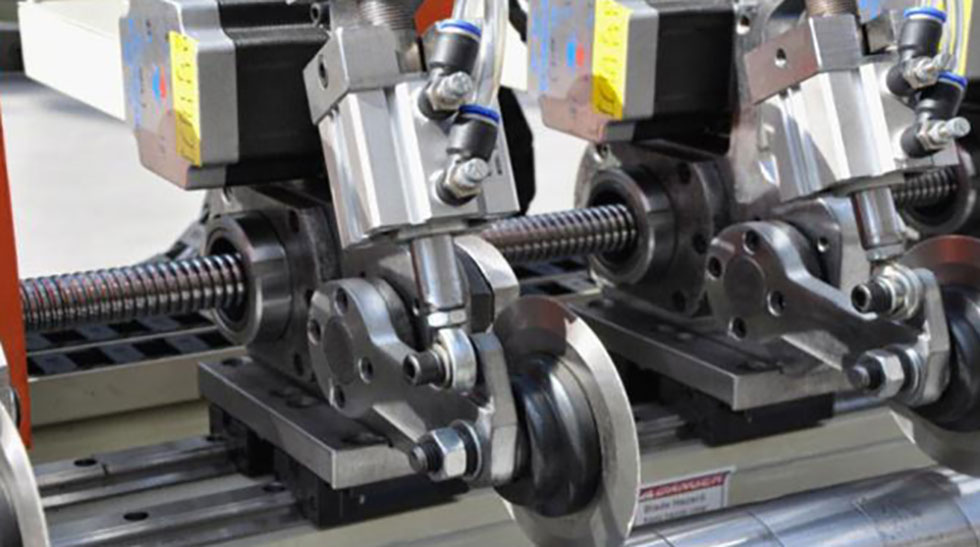

बहु-कटर डिवाइस, वैकल्पिक स्वचालित चाकू समायोजन कॉन्फ़िगरेशन

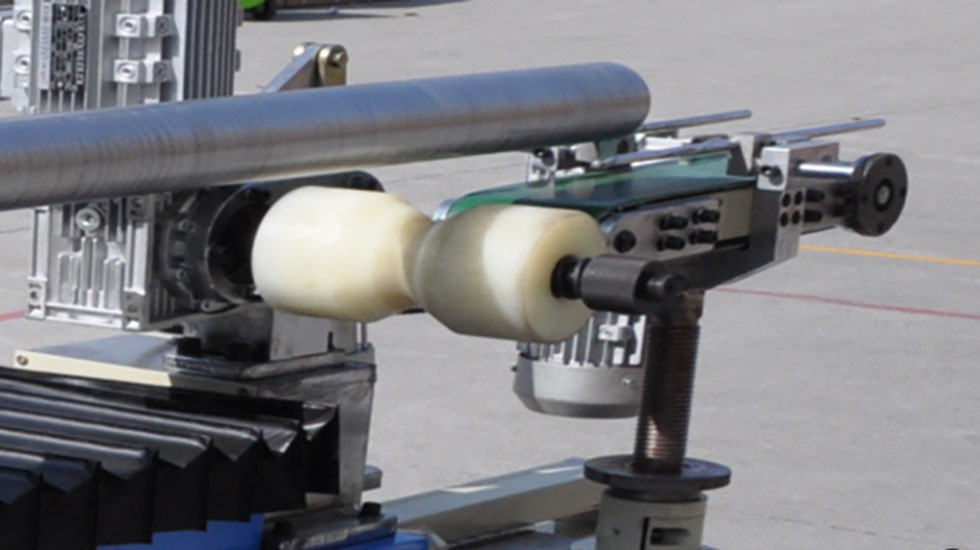

पेपर ट्यूब कॉन्विंग डिवाइस, कट पेपर ट्यूब को अगली प्रक्रिया में ले जाता है

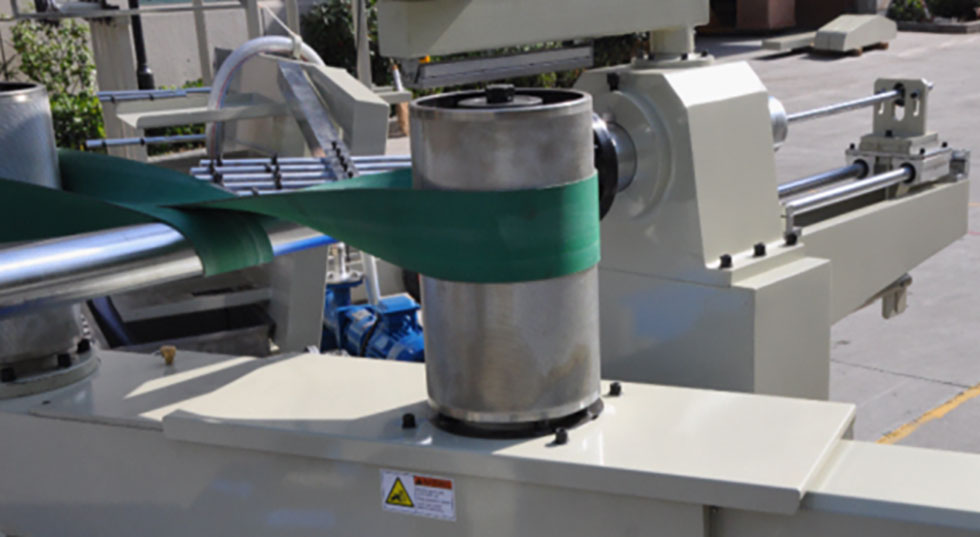

हाइड्रोलिक बेल्ट हब, सेल्फ-एडजस्टेबल बेल्ट टेंशन
