इसका उपयोग रासायनिक फाइबर पेपर ट्यूब, विभिन्न समग्र संरचना पेपर डिब्बे और छोटे औद्योगिक पेपर ट्यूबों का उत्पादन करने के लिए किया जा सकता है। इस मशीन में सर्पिल पेपर ट्यूब बनाने की क्षमता है, और एक में ग्लूइंग, वाइंडिंग और कटिंग फ़ंक्शंस को एकीकृत करता है, जिससे ऑपरेशन को कुशल और सुविधाजनक बनाया जाता है।

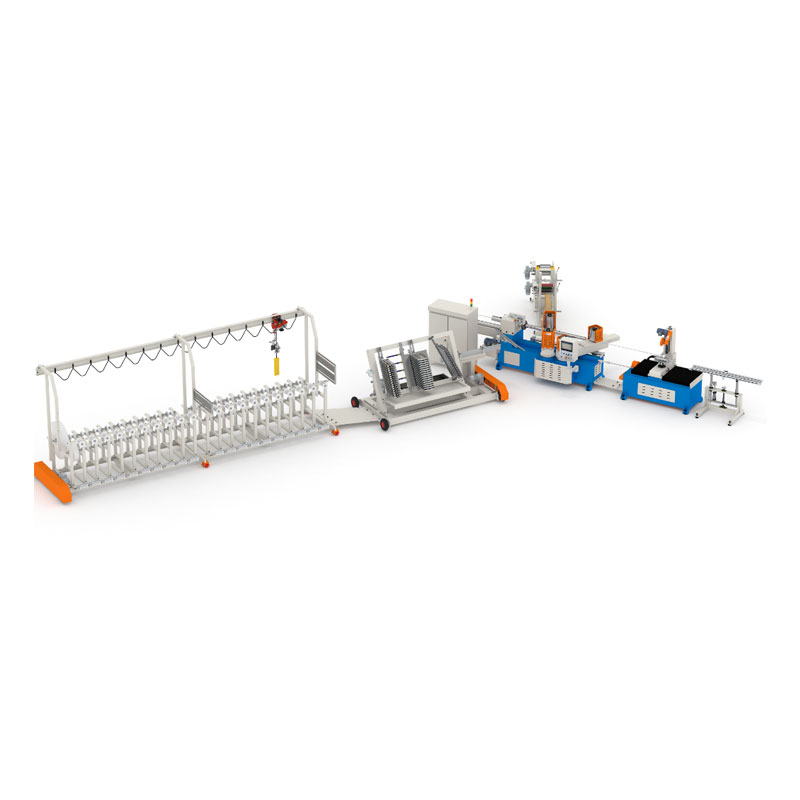

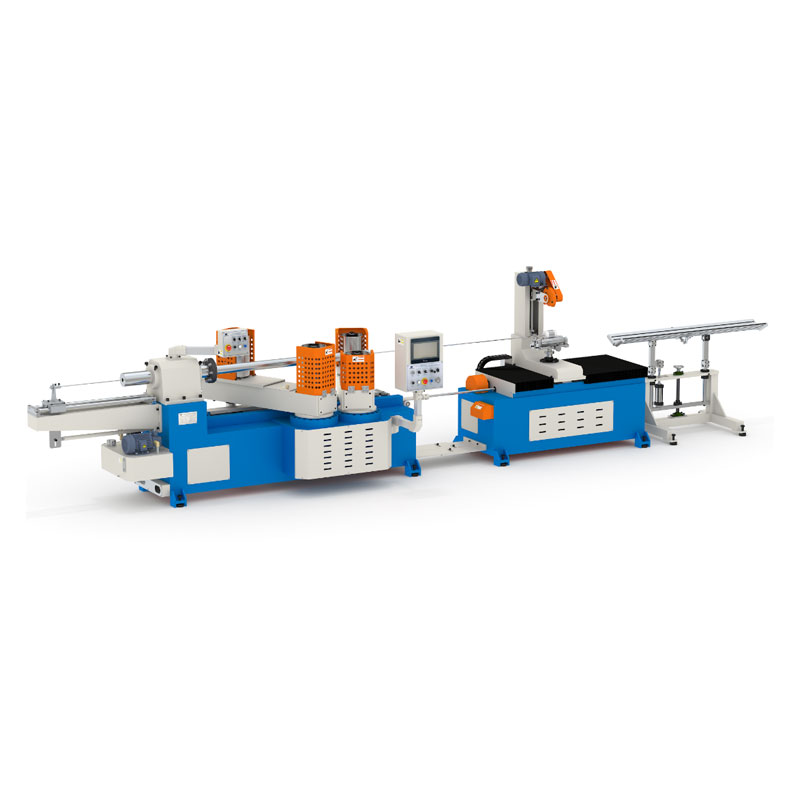

"ई" हैवी ड्यूटी पेपर ट्यूब मेकिंग मशीन की श्रृंखला, डिजाइनिंग विचार सरल 、 कॉम्पैक्ट 、 स्थिर।
पेपर ट्यूब 3 ”(ID76.2 मिमी) बनाने के लिए मानक, 10 मिमी के नीचे अधिकतम दीवार की मोटाई, सबसे बड़ी ट्यूब आईडी 200 मिमी तक हो सकती है।
| पैरामीटर | नियंत्रण प्रणाली | ||
| परत की संख्या | 3-16 परतें | पीएलसी नियंत्रक | डेल्टा |
| अधिकतम व्यास | 200 मिमी | आदमी मशीन इंटरफ़ेस | रंग टच स्क्रीन weinview 6070T |
| न्यूनतम व्यास | 20 मिमी | कार्यक्रम संस्करण | JS-PTM4.2 |
| अधिकतम-विचार | 10 मिमी | पलटनेवाला | YASKAWA 7.5kW |
| न्यूनता | 0.5 मिमी | एक्ट्यूएटर (संपर्ककर्ता ..) | साफ़ |
| मैंड्रेल फिक्सिंग वे | निकला हुआ किनारा और कस | संकेत घटक | यस्कवा |
| नाक को रिवाइंड करें | दो नाक एक बेल्ट | वायवीय घटक | AirTac |
| काटने का रास्ता | वायवीय एकल परिपत्र कटर | कोण समायोजन मोटर | जियाचेंग |
| Gluing तरीका | दोगुनी | समकालिकता नियंत्रण | एक्स एक्सिस सर्वो स्क्रू /जेड एक्सिस स्टेप स्क्रू |
| फिक्सिंग लंबाई का रास्ता | एनकोडर | सिंक्रोनिज्म ट्रैक कटिंग सिस्टम | सर्वो सिंक्रोनस ट्रैक कटिंग |
| संचालक | 1-2person | दूरवर्ती के नियंत्रक | वैकल्पिक |
| उत्पादन गति | 3-20 मीटर/मिनट | ट्यूब धारक | पास होना |
| गति नियंत्रण | पलटनेवाला | बेल्ट नियंत्रण का कोण | बिजली |
| इनपुट शक्ति | रिवाज़ | बेल्ट समायोजन | हाइड्रोलिक |
| आकार (मिमी) | मेनफ्रेम का कोण | पास होना | |
| मेनफ्रेम: एल*डब्ल्यू*एच | 5900 मिमी*1700 मिमी*2000 मिमी | कागज की कमी होने पर ऑटो स्टॉप | पास होना |
| क्षेत्र: l*w | 16000 मिमी*9000 मिमी | ऑटो गोंद खिलाना | स्क्रू पंप 3.0kW |
| पहिया हब व्यास | 215 मिमी | ऑटो चिकनाई | पास होना |
| व्हील हब ऊंचाई | 400 मिमी | तनाव समायोजन | यांत्रिक |
| मूंगना | 750 मिमी | पेपर रील स्टैंड का प्रकार | अभिन्न |
| मैक्स ट्रेड | 950 मिमी | बेल्ट | कैनवास |
| कुल भार | 5045kgs | प्रसारण प्रणाली | |
| संलग्न घटक | मुख्य मोटर शक्ति | 7.5kW | |
| ओटोम/फेस पेपर डिवाइस | पास होना | घुमावदार नाक की परिक्रामी गति | 47R/मिनट |
| स्थापना उपकरण | पास होना | घुमावदार नाक का आउटपुट टॉर्क | 1360N.M |
| खराद का धुरा | 1PC | संचरण का तरीका | गियर और श्रृंखला |
| बेल्ट | 2pcs | संचरण श्रृंखला | 12a*2 |
| घुमावदार नाक की ड्राइव | 4 पहिए | ||
| कटिंग मोटर | स्टेपिंग मोटर/वानक्सिन गियर मोटर | ||
| सहन करना | एच आर बी | ||
1। पूरी मशीन फ्रेम मोटी स्टील प्लेट से बना है और माध्यमिक प्रसंस्करण के माध्यम से वेल्डेड किया जाता है, जो उपकरणों की स्थिरता और स्थायित्व में बहुत सुधार करता है।
2। मुख्य ट्रांसमिशन सिस्टम एक गियर रिडक्शन स्ट्रक्चर को अपनाता है, जिसमें कम ऑपरेटिंग शोर, कम गर्मी उत्पादन, उच्च गति और उच्च टोक़ की विशेषताएं हैं।
3। लचीले और कुशल चर गति संचालन को प्राप्त करने के लिए मुख्य मोटर को नियंत्रित करने के लिए एक उच्च-टॉर्क वेक्टर इन्वर्टर से लैस।
4। स्थिर संचालन सुनिश्चित करने के लिए एक हाइड्रोलिक तंत्र लिंकेज टेंशन और एंगल सेंसर से लैस बेल्ट तनाव को स्वचालित रूप से समायोजित करने के लिए।
5। एक तुल्यकालिक कटिंग सिस्टम से लैस है जो उच्च-सटीक और उच्च-प्रतिक्रिया काटने के संचालन को प्राप्त करने के लिए बॉल स्क्रू और सर्वो मोटर के संयोजन का उपयोग करता है।
6। एक पल्स सिग्नल और फीडफॉरवर्ड मुआवजा प्रणाली से लैस यह सुनिश्चित करने के लिए कि कटिंग की लंबाई हमेशा विभिन्न गति से सुसंगत है।
7। दोहरी स्वतंत्र पीएलसी वास्तुकला के माध्यम से, सिग्नल नियंत्रण और फ़ंक्शन गणना को काटने की दक्षता और लंबाई नियंत्रण सटीकता को अनुकूलित करने के लिए अलग किया जाता है।
8। नए अपग्रेड किए गए बड़े-स्क्रीन कलर टच स्क्रीन इंटरफ़ेस ऑपरेशन को अधिक सुविधाजनक और इंटरफ़ेस को अधिक दृश्यमान बनाता है।
9। एक बुद्धिमान पेपर फीडिंग डिवाइस से लैस, यह स्वचालित रूप से होश और रुक जाता है जब कागज गलतफहमी को रोकने के लिए टूट जाता है।
10। विद्युतीकृत नियंत्रण के साथ एकीकृत संरचना कुशलता से पेपर रोल धारक, गोंद कोटिंग रैक और पेपर फीडिंग तंत्र को एकीकृत करती है।

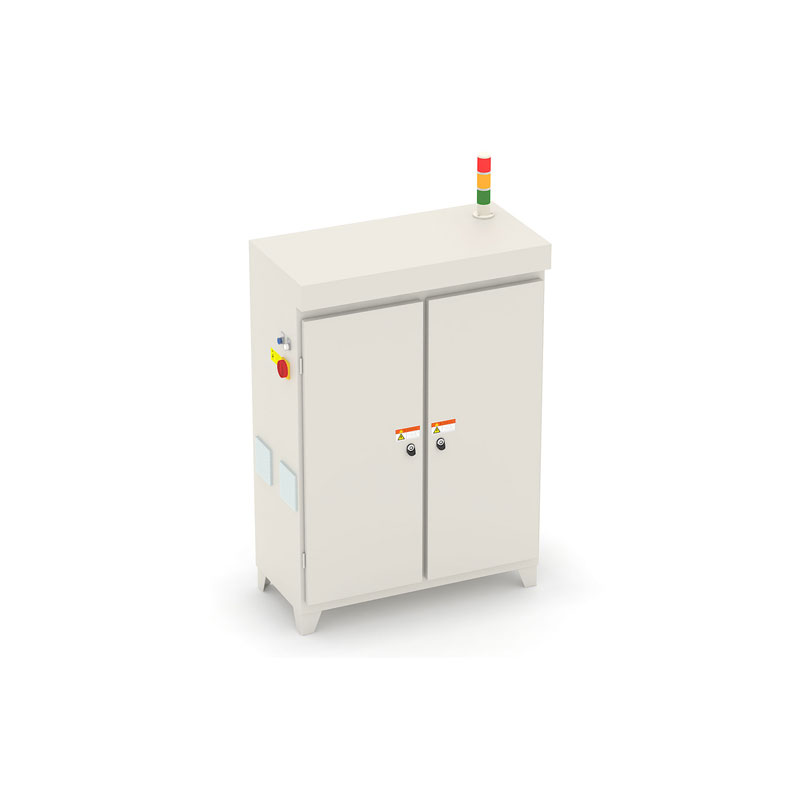

11। पूरी मशीन के विद्युत वायरिंग का मॉड्यूलर डिज़ाइन सिस्टम के प्रतिस्थापन की स्थिरता और सुविधा में सुधार करता है।
12। यह नेटवर्क फ़ंक्शंस के विस्तार का समर्थन करता है, उत्पादन लाइनों या अन्य उपकरणों को जोड़ने, और रिमोट मॉनिटरिंग और रखरखाव क्षमताएं हैं, और मानक औद्योगिक संचार प्रोटोकॉल मोडबस टीसीपी का समर्थन करती है।

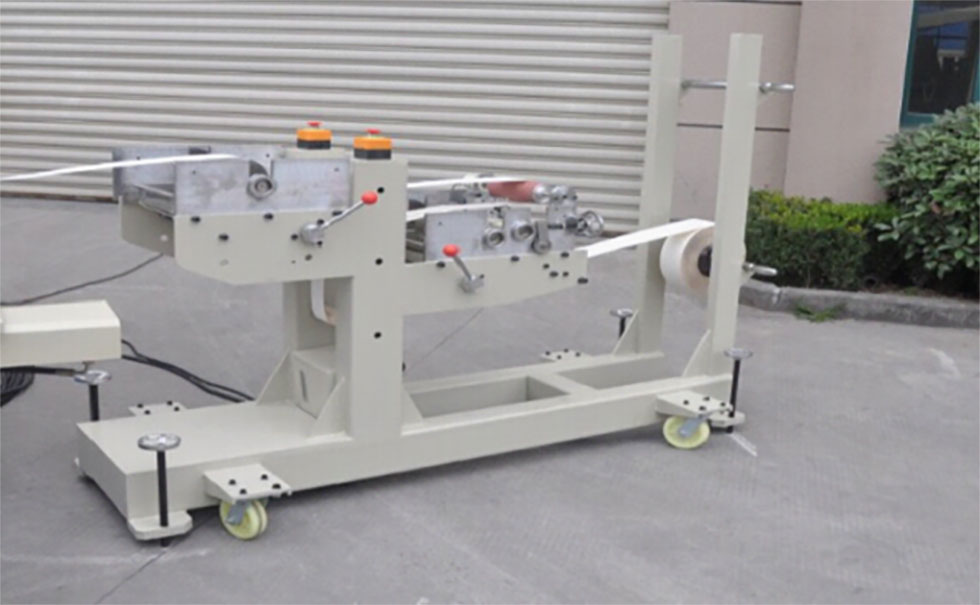

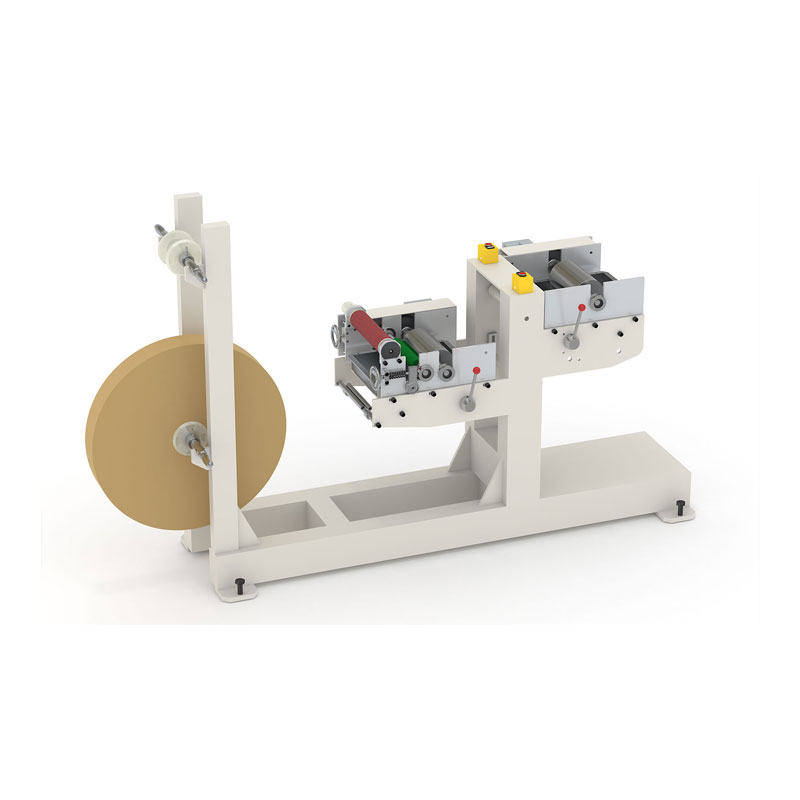

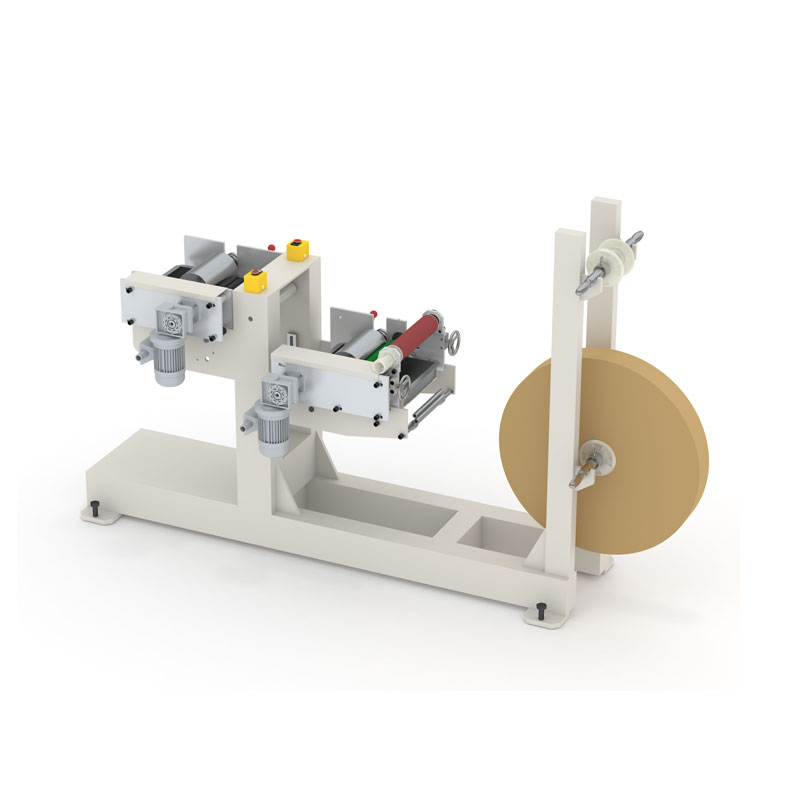

बहुमुखी नीचे कागज खिला प्रणाली
कई प्रमुख घटकों को एकीकृत करता है, जिसमें स्वचालित पेपर ट्रे फीडिंग डिवाइस, रोलर-प्रकार सिंगल-साइडेड ग्लूइंग मॉड्यूल, स्नेहन तेल रोलिंग सिस्टम, और एनकोडर-आधारित पेपर टेप की लंबाई और स्पीड डिटेक्शन मॉड्यूल शामिल हैं, जो कागज को प्राप्त करने, ग्लूइंग और मॉनिटरिंग के एकीकृत नियंत्रण को प्राप्त करने के लिए।

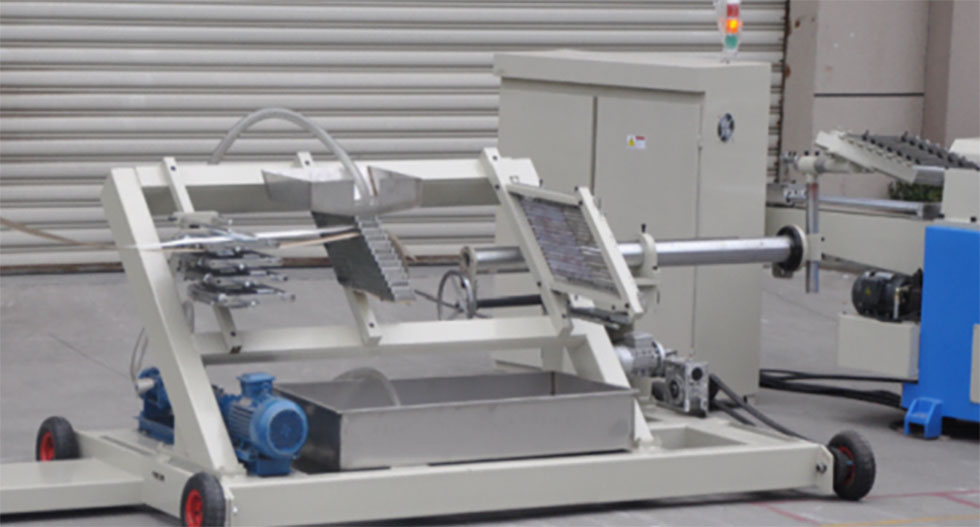

मानक कॉन्फ़िगरेशन 16-परत झरना गोंद रैक: (अन्य गोंद उपकरण वैकल्पिक हैं)
विशेषताएं: समग्र गोंद रैक ऊंचाई में कम है और संचालित करने में आसान है, गोंद के लिए 3KW स्क्रू गोंद गोंद पंप का उपयोग करके और गोंद को स्क्रैप करने के लिए एक पॉलीयुरेथेन नली।

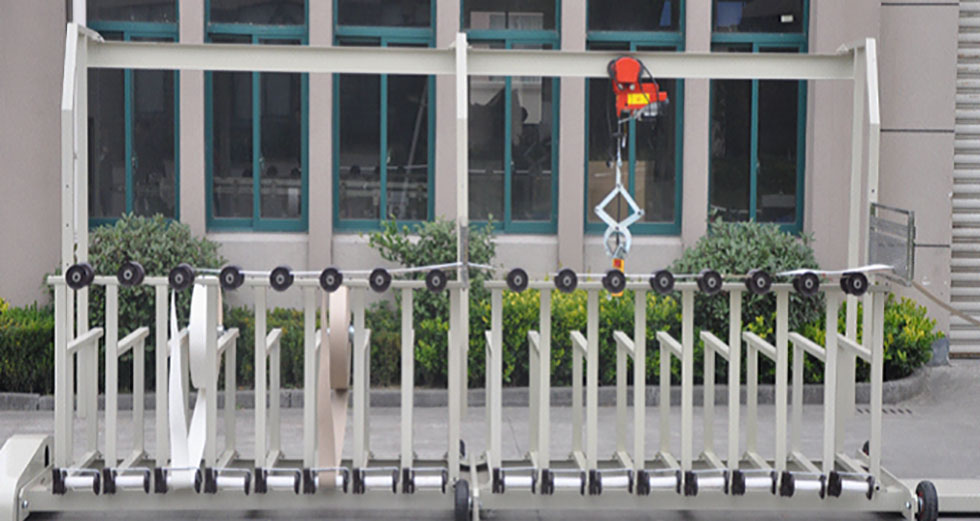

मानक कॉन्फ़िगरेशन 16-परत 90-डिग्री इंटीग्रल पेपर ट्रे:
विशेषताएं: पेपर ट्रे इलेक्ट्रिक क्रेन द्वारा लोड की जाती है, और पेपर ट्रे को संचालित करना आसान है।
संचालित पेपर ट्रे कोण समायोजन उपकरण के साथ।
अधिकतम पेपर ट्रे व्यास 1500 मिमी (1500 मिमी से ऊपर अनुकूलन) है।
