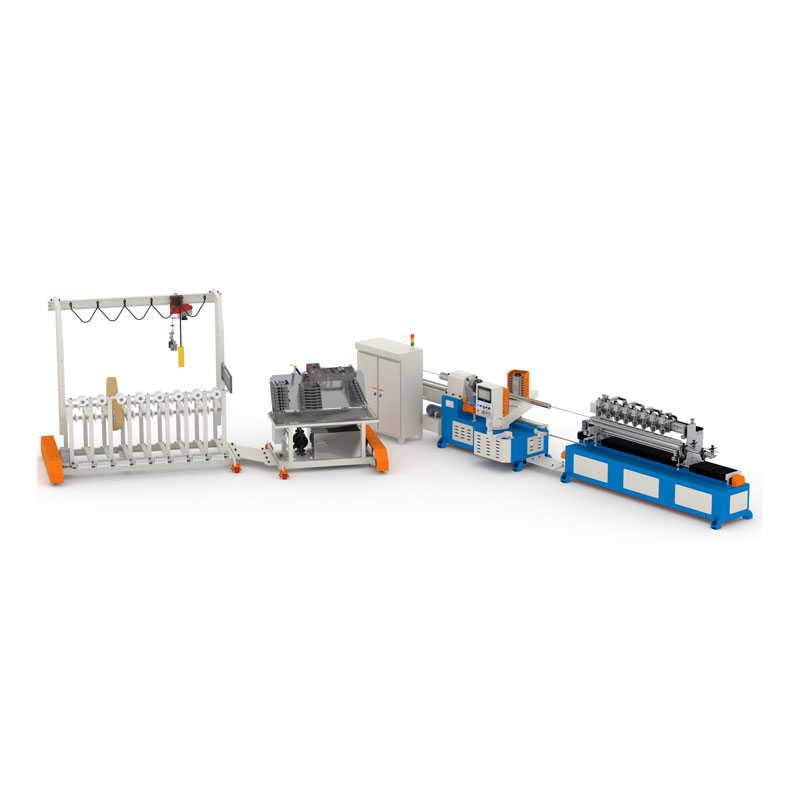

पेपर ट्यूब मेकिंग मशीन विभिन्न उद्देश्यों के लिए पेपर ट्यूबों को संसाधित करने के लिए उपयुक्त है, जिसमें समग्र पैकेजिंग के डिब्बे, छोटे पैकेजिंग रोल कोर और कार्यालय की आपूर्ति के लिए पेपर ट्यूब शामिल हैं। यह सर्पिल पेपर ट्यूबों का कुशलतापूर्वक निर्माण करने के लिए एक मशीन में gluing, रोलिंग और कटिंग को एकीकृत करता है।

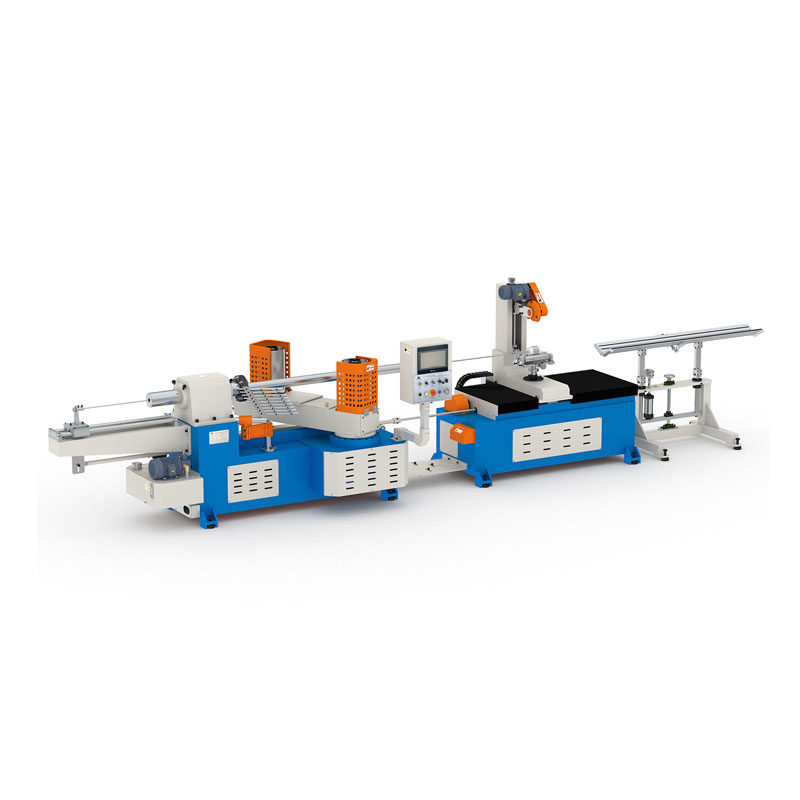

PTE2-120 पेपर ट्यूब मेकिंग मशीन, समग्र डिजाइन कॉम्पैक्ट संरचना, स्थिर संचालन, सादगी और दक्षता का पीछा करता है, और संचालित करना और बनाए रखना आसान है।
10 मिमी से कम की मोटाई के साथ 3-इंच पेपर ट्यूब (आंतरिक व्यास 76.2 मिमी) का मानक उत्पादन, अधिकतम उत्पादन पेपर ट्यूब आंतरिक व्यास 200 मिमी है।

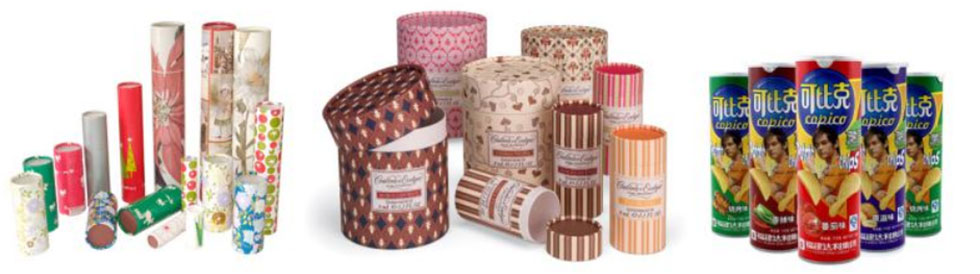

उत्पादन उपयोग संदर्भ: रासायनिक फाइबर के लिए पेपर ट्यूब, विभिन्न पैकेजिंग मिश्रित डिब्बे, विभिन्न छोटे औद्योगिक पेपर कोर ट्यूब।
सर्पिल पेपर ट्यूबों का उत्पादन ग्लूइंग, घुमावदार, आवश्यकतानुसार कटिंग से पूरा हो जाता है।
| पैरामीटर | नियंत्रण प्रणाली | ||
| परत की संख्या | 3-16 परतें | पीएलसी नियंत्रक | डेल्टा |
| अधिकतम व्यास | 200 मिमी | आदमी मशीन इंटरफ़ेस | रंग टच स्क्रीन weinview 6070T |
| न्यूनतम व्यास | 20 मिमी | कार्यक्रम संस्करण | JS-PTM4.2 |
| अधिकतम-विचार | 8 मिमी | पलटनेवाला | YASKAWA 7.5kW |
| न्यूनता | 0.5 मिमी | एक्ट्यूएटर (संपर्ककर्ता ..) | साफ़ |
| मैंड्रेल फिक्सिंग वे | निकला हुआ किनारा और कस | संकेत घटक | OMRON |
| नाक को रिवाइंड करें | दो नाक एक बेल्ट | वायवीय घटक | AirTac |
| काटने का रास्ता | वायवीय एकल परिपत्र कटर | कोण समायोजन मोटर | जियाचेंग |
| Gluing तरीका | दोगुनी | समकालिकता नियंत्रण | एक्स एक्सिस सर्वो स्क्रू /जेड एक्सिस स्टेप स्क्रू |
| फिक्सिंग लंबाई का रास्ता | एनकोडर | सिंक्रोनिज्म ट्रैक कटिंग सिस्टम | सर्वो सिंक्रोनस ट्रैक कटिंग |
| संचालक | 1-2person | दूरवर्ती के नियंत्रक | वैकल्पिक |
| उत्पादन गति | 3-20 मीटर/मिनट | ट्यूब धारक | पास होना |
| गति नियंत्रण | पलटनेवाला | बेल्ट नियंत्रण का कोण | बिजली |
| इनपुट शक्ति | रिवाज़ | बेल्ट समायोजन | हाइड्रोलिक |
| आकार (मिमी) | मेनफ्रेम का कोण | पास होना | |
| मेनफ्रेम: एल*डब्ल्यू*एच | 5500 मिमी*1700 मिमी*2000 मिमी | कागज की कमी होने पर ऑटो स्टॉप | पास होना |
| क्षेत्र: l*w | 16000 मिमी*7500 मिमी | ऑटो गोंद खिलाना | स्क्रू पंप 1.5kW |
| पहिया हब व्यास | 215 मिमी | ऑटो चिकनाई | पास होना |
| व्हील हब ऊंचाई | 400 मिमी | तनाव समायोजन | यांत्रिक |
| मूंगना | 750 मिमी | पेपर रील स्टैंड का प्रकार | अभिन्न |
| मैक्स ट्रेड | 950 मिमी | बेल्ट | कैनवास |
| कुल भार | 3900kgs | प्रसारण प्रणाली | |
| संलग्न घटक | मुख्य मोटर शक्ति | 7.5kW | |
| ओटोम/फेस पेपर डिवाइस | पास होना | घुमावदार नाक की परिक्रामी गति | 47R/मिनट |
| स्थापना उपकरण | पास होना | घुमावदार नाक का आउटपुट टॉर्क | 1360N.M |
| खराद का धुरा | 1PC | संचरण का तरीका | गियर और श्रृंखला |
| बेल्ट | 1PC | संचरण श्रृंखला | 12a*2 |
| घुमावदार नाक की ड्राइव | 2 पहिए | ||
| कटिंग मोटर | स्टेपिंग मोटर/वानक्सिन गियर मोटर | ||
| सहन करना | एच आर बी | ||
1। फ्रेम संरचना उच्च शक्ति वाले स्टील, सीएनसी कटिंग और वेल्डिंग से बना है, जो पूरी मशीन के मजबूत कठोरता, छोटे विरूपण और चिकनी संचालन को सुनिश्चित करता है।
2। मुख्य ड्राइव कठोर गियर सतह पूर्ण तेल स्नान गियर में कमी को अपनाता है, जिसमें मूक संचालन, कम गर्मी और मजबूत ड्राइव के फायदे हैं
3। मुख्य मोटर वेक्टर हाई टॉर्क इन्वर्टर स्पीड रेगुलेशन को अपनाता है। सटीक गति नियंत्रण प्राप्त करें
4। हाइड्रोलिक बेल्ट टेंशनिंग डिवाइस, बेल्ट टेंशन सेंसर, बेल्ट एंगल सेंसर से लैस, जो स्वचालित रूप से बेल्ट स्थिति को ठीक कर सकता है और रनिंग बैलेंस में सुधार कर सकता है।
5। CNC सिंक्रोनस शीयरिंग सिस्टम से लैस, शीयरिंग टेबल को प्रिसिजन बॉल स्क्रू और हाई-परफॉर्मेंस सर्वो मोटर द्वारा संचालित किया जाता है।
6। पल्स फिक्स्ड लंबाई नियंत्रण से सुसज्जित, और फीडफॉरवर्ड मुआवजा फ़ंक्शन के साथ, विभिन्न गति पर पेपर ट्यूब की लंबाई की सटीक स्थिरता सुनिश्चित करने के लिए
।
8। एक नए ऑपरेशन पैनल, बड़े आकार के रंग टच स्क्रीन मानव-मशीन इंटरफ़ेस ऑपरेशन से सुसज्जित। 9। मल्टी-फंक्शन बॉटम पेपर सप्लाई डिवाइस से लैस, पेपर ब्रेक ऑटोमैटिक स्टॉप फ़ंक्शन
10। एकीकृत पेपर बेल्ट संदेश प्रणाली, सभी समायोजन समान रूप से इलेक्ट्रिक एक्ट्यूएटर्स द्वारा नियंत्रित होते हैं।

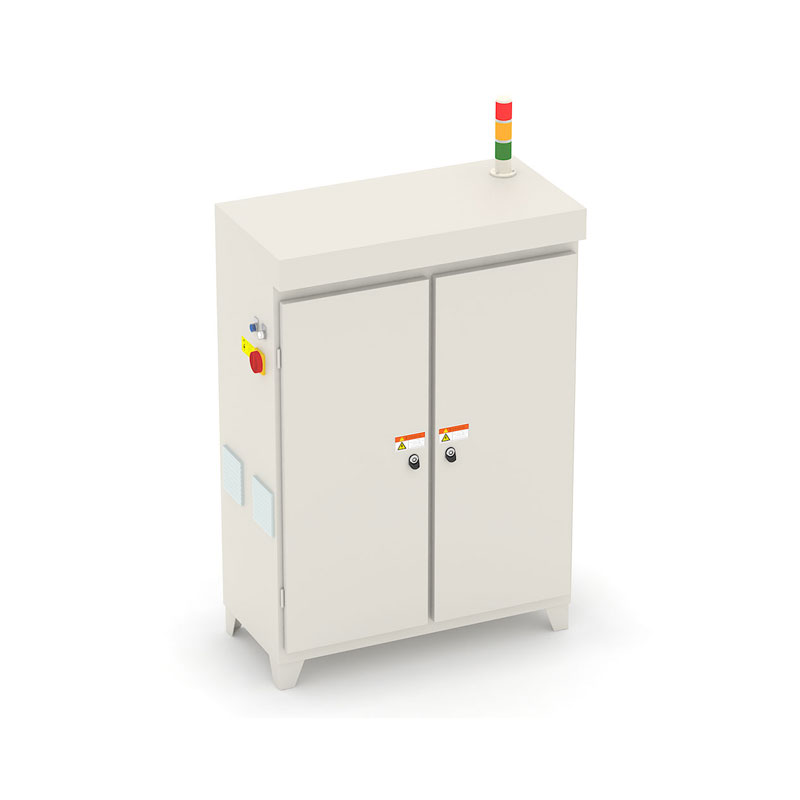

11। मॉड्यूलर विद्युत डिजाइन, उचित संरचना, अधिक कुशल और सुविधाजनक रखरखाव।
12। औद्योगिक नेटवर्क विस्तार का समर्थन, उपकरण लिंकेज नियंत्रण और दूरस्थ रखरखाव का एहसास कर सकते हैं, मोडबस टीसीपी के साथ संगत।
